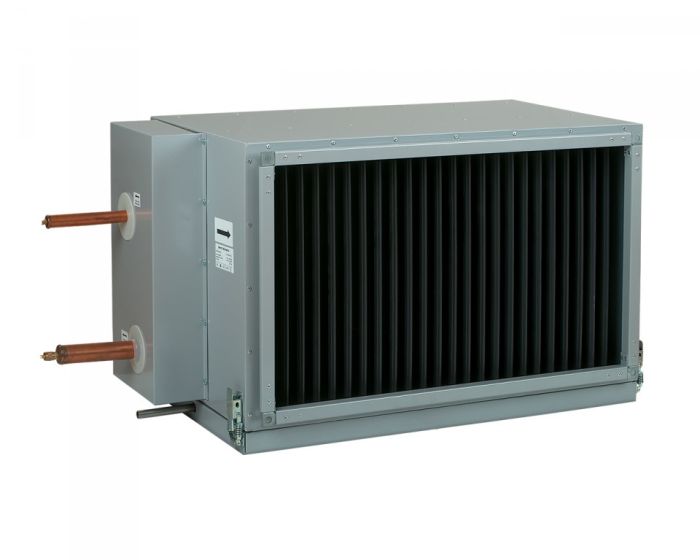

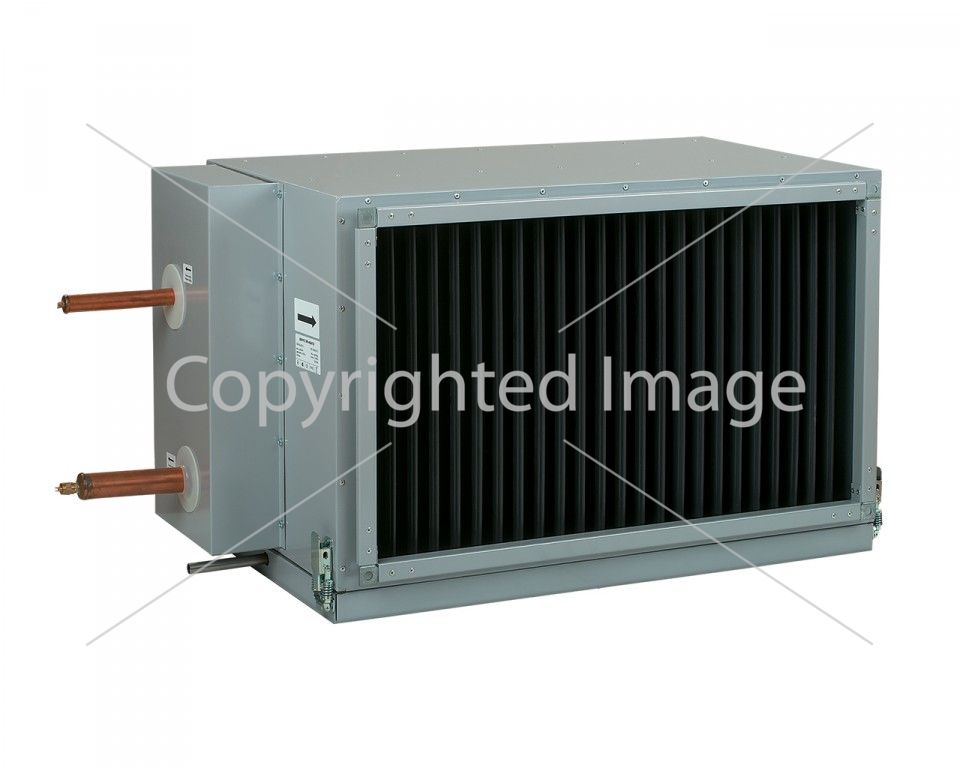

Канальний фреоновий охолоджувач повітря ОКФ 600x300-3

ОКФ 600x300-3 - Канальний фреоновий охолоджувач повітря.

Діаграми

Приклад розрахунку параметрів фреонового охолоджувача :
При витраті повітря 2500 м^З/год скоро сть у перерізі охолоджувача становитиме 3,75 м/с;¹.

• Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрат повітря ¹з лінією розрахункової літньої температури (наприклад,+30° ;С)  провести вліво лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача ( 22,5°С)³.
• Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря  ¹ з лінією розрахункової літньої температури (напр. +30°С) провести вправо лінію  ^;4 до перетину з вологістю зовнішнього повітря (напр. 50%) та підняти перпендикуляр на вісь потужності охолоджувача (10,5 кВт) < sup>5.
• Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр ⁶ на вісь витрати хладагента через охолоджувач (225 кг/година).
• Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти те чку перетину лінії  ⁶ з графіком втрати тиску і провести вправо перпендикуляр  ^{7  ;}, на вісь падіння тиску холодоагенту (17 кПа).
