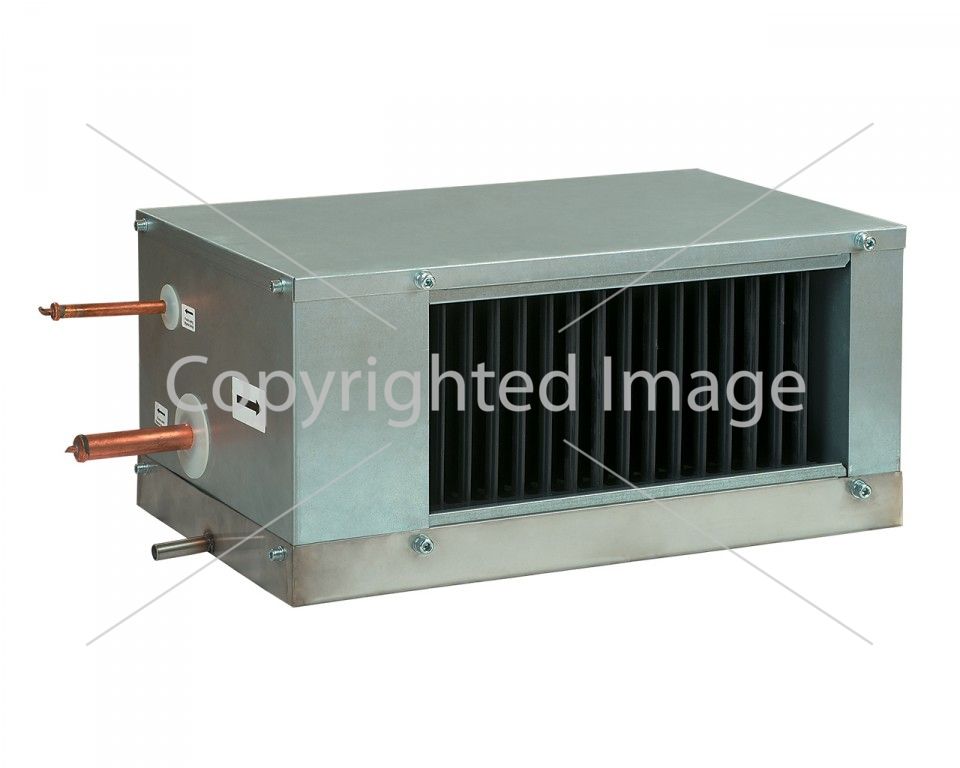

Канальний фреоновий охолоджувач повітря ОКФ1 400x200-3

ОКФ1 400x200-3 - Канальний фреоновий охолоджувач повітря.

Діаграми

Приклад розрахунку параметрів фреонового охолоджувача:
При витраті повітря 950 м^З/год швидкість у перерізі охолоджувача становитиме 3,35 м/с < sup>1.

• Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрати повітря ¹ з лінією розрахунків літньої температури (наприклад, +30 С) провести вліво лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача (21,1°С)³.
• Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря¹ з лінією розрахункової літньої температури. провести вправо лінію⁴ до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь потужності охолоджувача 7 кВт) ⁵.
• Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр ⁶ на вісь витрати хладагента через охолоджувач (100 кг/година).
• Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти точку перетину лінії  ⁶ з графіком втрати тиску і провести праворуч рпендикуляр ⁷, на вісь падіння тиску холодоагенту (6,5 кПа).

< td>270

Розміри	∅D1	∅D2	B	B1	B2	H	H1	H2	H3	L
мм	12	22	400	420	580	200	220	103	44
