Припливно-витяжна установка МІКРА 60 А3

МІКРА 60 А3 - Кімнатна припливно-витяжна установка. Максимальна продуктивність - 60 м³/ч. Безкоштовна доставка по всій Україні!

МІКРА 60 – кімнатна припливно-витяжна установка для оптимальної енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, соціальних та комерційних приміщеннях. Не вимагає монтажу мережі повітроводів. Ідеально підходить для організації простої та ефективної вентиляції в приміщеннях, що реконструюються.

Особливості

• Ефективна припливно-витяжна вентиляція окремих приміщень (кімнат)
< li>Пластинчастий протиточний пластиковий рекуператор з ефективністю рекуперації до 79%
• ЄС вентилятори з низьким енергоспоживанням та безпечною напругою живлення 12 В
• Інтегрована автоматика з трьома режимами роботи
< li>Безшумна робота (22-29 дБA)
• Очищення повітря за допомогою двох вбудованих фільтрів G4
• Простий монтаж
• Підходить для безперервного режиму роботи
• Імпульсний блок з широким діапазоном напруги живлення 100-240 В при 50-60 Гц.

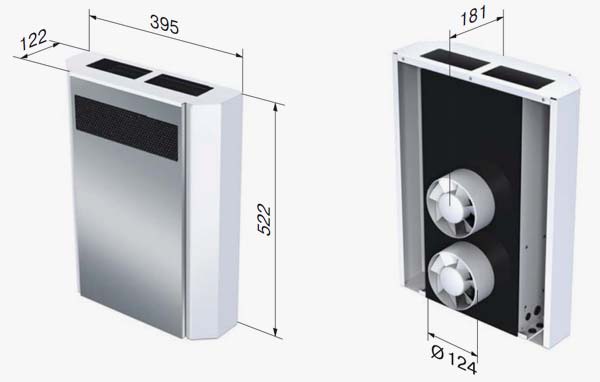

Корпус

Корпус виконаний з металу зі спеціальним полімерним покриттям і декором з дзеркальної нержавіючої сталі. Тепло- та звукоізоляція установки виконана з шару пінофолу завтовшки 15 мм. Сучасний дизайн установки дозволяє гармонійно вписати її у будь-який інтер'єр приміщень. Легкознімна лицьова панель забезпечує простий доступ до обслуговування установки (наприклад, для очищення або заміни фільтрів). Подача зовнішнього повітря в установку і видалення відпрацьованого повітря з приміщення здійснюється через два канали діаметром 125 мм. . Фільтри забезпечують подачу свіжого повітря, очищеного від пилу, комах, і служать захистом елементів установки від засмічення. Завдяки застосуванню ЄС технологій, кімнатна установка відрізняється низьким енергоспоживанням. Живлення вентиляторів здійснюється електрично безпечною напругою 12 В. Двигуни вентиляторів обладнані вбудованим тепловим захистом від перегріву та кульковими підшипниками для більшого терміну експлуатації. діапазоном напруги живлення 100-240 В при 50-60 Гц. Блок живлення оснащений вбудованим ланцюгом захисту від різних непередбачених ситуацій: короткого замикання, перенавантаження, стрибків напруги, переполюсування вихідних ланцюгів. Тому установка застосовується в різних країнах та стабільно працює в енергомережах з „розмитим“ стандартом якості електроенергії.

Принцип роботи

Прохолодне повітря, що надходить з вулиці, проходить через фільтр і рекуператор і, за допомогою припливного осьового вентилятора, подається в приміщення. Тепле забруднене повітря з приміщення проходить через фільтр і рекуператор і за допомогою витяжного осьового вентилятора через стіну викидається на вулицю. У рекуператорі відбувається обмін теплової енергії теплого забрудненого повітря, що надходить із кімнати, та чистого холодного повітря, що надходить із вулиці. Це веде до зменшення втрат теплової енергії та зниження витрат на обігрів приміщень у холодний період року. Потоки припливного та витяжного повітря не змішуються, завдяки чому виключається передача одним потоком іншому забруднень, запахів та мікробів. gif" width="400" height="405" align="" />

Рекуператор

У кімнатній установці використовується високотехнологічний пластинчастий протиточний пластиковий рекуператор. Рекуператор дозволяє використовувати тепло повітря, що видаляється, для нагрівання припливного. Ефективність рекуперації сягає 79%. Застосування кімнатної припливно-витяжної установки МІКРА 60 з рекуперацією тепла спільно з кондиціюванням – це не тільки найефективніший спосіб організувати необхідний мікроклімат у приміщенні, але й значна економія засобів: взимку рекуператор економить тепло, а влітку прохолоду. Захист від обмерзання Приточно-витяжна установка комплектується вбудованою системою захисту від обмерзання. У процесі роботи рекуператора в холодну пору року відбувається передача тепла від теплого витяжного до холодного припливного повітря. При цьому в рекуператорі в процесі охолодження витяжного повітря може утворюватися конденсат, що відводиться надвір через витяжний канал. При температурі витяжного повітря на виході з рекуператора нижче за порогове значення конденсат може замерзати всередині рекуператора. Щоб уникнути процесу обмерзання рекуператора, застосовується електронна система захисту. Суть її у тому, що у датчику температури відбувається вимикання припливного вентилятора. Тепле витяжне повітря прогріває рекуператор до порогового значення температури, потім знову вмикається припливний вентилятор, і установка продовжує роботу у звичайному режимі. перемикачем швидкостей.
Система автоматики дозволяє працювати в 3-х режимах:

1. Припливно-витяжна вентиляція з мінімальною продуктивністю 30 м³/год та мінімальним рівнем шуму 22 дБ(А). Припливно-витяжна вентиляція з максимальною продуктивністю 60 м³/год та рівнем шуму 29 дБ(А).

Приклад організації системи вентиляції на базі МІКРА 60

У кожній кімнаті, яка потребує вентиляції, встановлюється припливно-витяжна установка МІКРА 60. Одна установка здатна забезпечити ефективну вентиляцію в приміщенні площею до 24 м².

Система вентиляції із застосуванням припливно-витяжної установки МІКРА 60 забезпечує безперервний повітрообмін у приміщенні, взимку зберігаючи тепло, а влітку – прохолоду.

Для організації максимально енергоефективної вентиляції в будинку на базі установок МІКРА 60 рекомендується встановити інтелектуальні вентилятори ВЕНТС iFan у кухні та санвузлі, які здійснюють витяжку повітря автоматично по спрацюванню датчиків руху та вологості.

Припливно-витяжна установка МІКРА 60 монтується на фасадну стіну всередині приміщення з мінімальною товщиною стіни 100 мм.

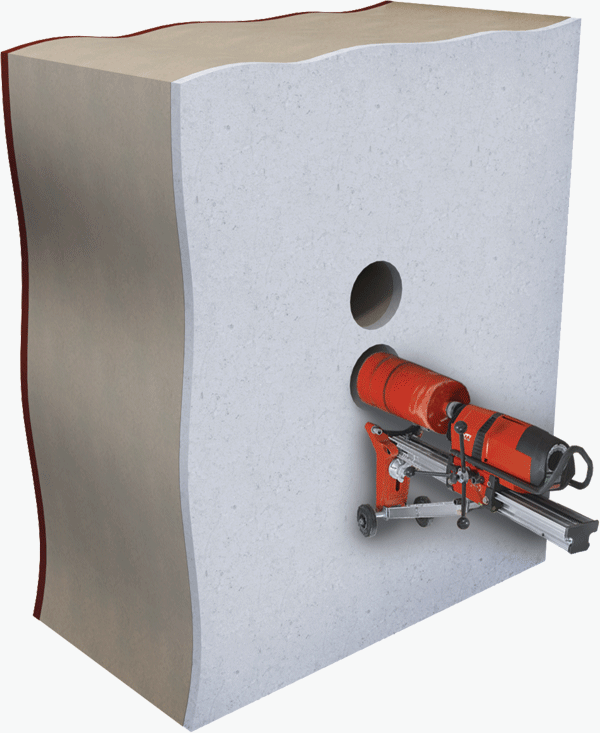

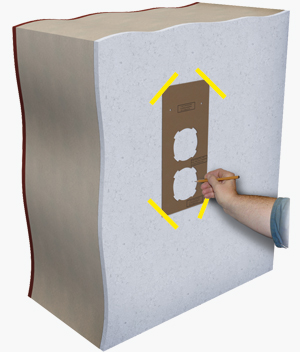

За допомогою паперового шаблону, що входить до комплекту постачання, а також до складу монтажних комплектів, на стіні розмічаються отвори для повітропроводів. Після висвердлювання наскрізних отворів для повітроводів шаблон знову кріпиться до стіни за допомогою клейкої стрічки. В отвори вставляються пластикові повітропроводи (входять до складу монтажних комплектів МК1 і МК2). Шаблон центрує повітропроводи в потрібному положенні, щоб осі патрубків установки і повітроводів надалі співпали. strong>НБ)), який захищає установку від попадання води та сторонніх предметів. Повітряники необхідно встановити з невеликим ухилом на вулицю, щоб забезпечити відведення конденсату у разі його утворення під час роботи установки.

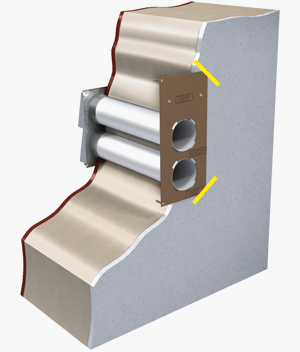

Після того, як повітропроводи зафіксовані в потрібному положенні зовнішнім боксом і шаблоном, щілина між повітропроводами та стіною заповнюється монтажною піною (для цього в шаблоні передбачені спеціальні вирізи).

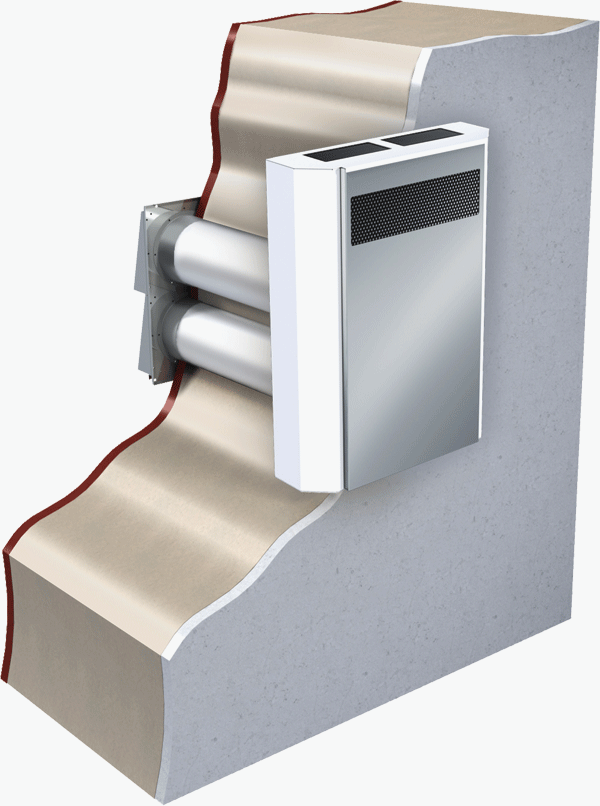

Коли піна затвердіє, шаблон знімається а надлишки повітроводів зрізаються до рівня поверхні стіни. Для монтажу корпусу установки необхідно відкрити декоративну панель та вийняти рекуператор. Корпус установки монтується патрубками у пластикові повітряні канали та фіксується до стіни за допомогою дюбелів та шурупів. Установка постачається з підключеним кабелем живлення та євровилкою. У разі потреби установка може бути підключена до спільної мережі живлення через клемні висновки. Для цього необхідно від'єднати кабель живлення від клемної коробки та підключити заздалегідь виведені дроти живлення. Після завершення монтажу корпусу та електричного підключення необхідно встановити назад рекуператор та лицьову панель. td>

Приладдя

Монтажний комплект МК1 Мікра 60: < застосовується для більш комфортного монтажу, забезпечує правильну стиковку патрубків у становлення та повітроводів. два пластикові повітроводи (125 мм, довжина 500 мм); два картонні шаблони.	Зовнішній вентиляційний бокс  НБ Мікра 60: подвійний зовнішній металевий ковпак.	Монтажний комплект МК2 Мікра 60: два пластикові повітроводи (125 мм, довжина 500 мм); один картонний шаблон; бокс зовнішній НБ Мікра 60.
