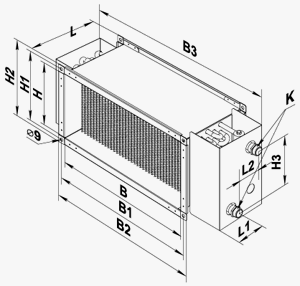

Водяний нагрівач НКВ 500x250-2

Приклад розрахунку параметрів водяного нагрівача:
При витраті повітря 1450 м^З/год швидкість у перерізі нагрівача становитиме 3,2 м/с ¹ .

• Щоб знайти температуру, до якої можливе нагрівання повітря, необхідно від точки перетину витрати повітря  ¹ з лінією розрахункової зимової температури (низна синя лінія, наприклад, -15°С) провести вліво лінію  ² до перетину з температурним перепадом води (наприклад, 90/70) та підняти перпендикуляр на вісь температури повітря після нагрівача (24°С)³.
• Для того щоб визначити потужність нагрівача, необхідно від точки перетину витрати повітря ¹  з лінією розрахункової зимової температури (висхідна червона лінія, наприклад, -15° провести вправо лінію до перетину з температурним перепадом води (наприклад, 90/70) і підняти перпендикуляр на вісь потужності нагрівача (21 ,5 кВт) ⁵.
• Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр  ⁶ на вісь витрати води через нагрівач (0,27 л/сек).
• Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску та провести перпендикуляр  strong> право, на вісь падіння тиску води (3,2 кПа).
